نقشه دکل دوربین یک طرح مهندسی دقیق است که محل نصب دوربین، ارتفاع دکل، زاویه دید، نوع فونداسیون و جزئیات ساختاری لازم برای پایداری و عملکرد بهینه سیستم نظارتی را مشخص میکند. این نقشه، پایه اصلی اجرای هر پروژه نظارت تصویری است؛ زیرا تعیین میکند دکل در برابر باد، لرزش، وزن تجهیزات و شرایط محیطی چه میزان مقاومت داشته باشد تا بیشترین برد دید، کمترین نقاط کور و بهترین کیفیت تصویر حاصل شود. طراحی صحیح نقشه دکل دوربین نهتنها امنیت و عمر سازه را تضمین میکند، بلکه امکان نصب دوربینهای حساس مانند پلاکخوان یا اسپید دام، افزودن پروژکتورها و اجرای فونداسیون استاندارد را فراهم کرده و کارایی کل سیستم نظارت تصویری را چند برابر افزایش میدهد.
در این مقاله احداث گستر نیروی پارس به بررسی جامع نقشه دکل دوربین، جزئیات، طراحی، فونداسیون و انواع آن خواهیم پرداخت تا درک کاملی از این سازه مهم به دست آورید.

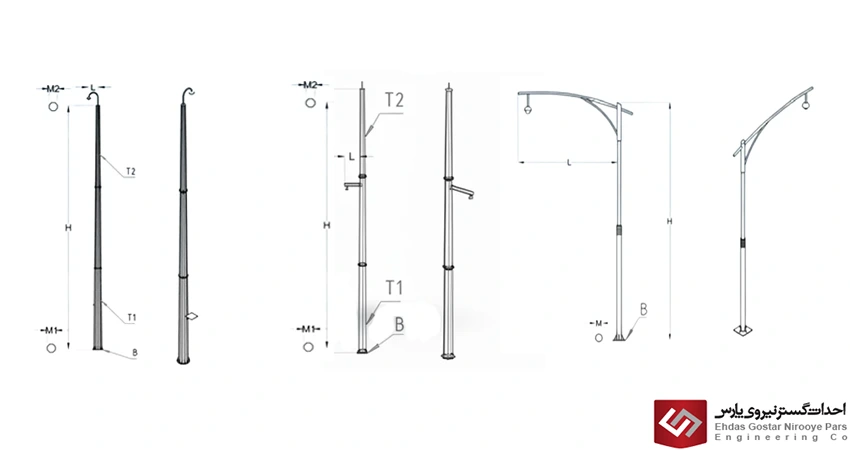

نقشه دکل دوربین چیست و چرا طراحی آن حیاتی است؟
دکل دوربین، سازهای است که برای نصب دوربینهای نظارتی در ارتفاعات مختلف به کار میرود. هدف اصلی از نصب دوربین بر روی دکل، افزایش برد دید، پوشش نقاط کور، بهبود دقت در پایش ترافیک و امنیت، و همچنین محافظت از دوربین در برابر سرقت یا دستکاری است. نقشه دکل دوربین فراتر از یک طرح ساده، سندی مهندسی است که تمام جزئیات ساختاری، محاسبات بارگذاری، انتخاب مواد و روشهای نصب را در بر میگیرد. این طراحی مهندسی دقیق، شامل محاسبه بارهای وارده از باد، وزن دوربین و تجهیزات جانبی، و همچنین مقاومت مصالح است که نقشی حیاتی در پایداری و عملکرد بهینه آنها ایفا میکند. یک طراحی اصولی، تضمینکننده طول عمر دکل، کیفیت تصاویر دریافتی و ایمنی سازه در برابر عوامل محیطی است. این دقت در طراحی، عملکرد کلی سیستم نظارتی را بهبود بخشیده و امکان مانور بیشتر برای دوربینهای PTZ یا اسپید دام را فراهم میآورد. همچنین، قابلیت افزودن چندین دوربین و پروژکتور با حداقل اشغال فضا، از دیگر مزایای طراحی دقیق است.
- به حداکثر رساندن میدان دید
- به حداقل رساندن نقاط کور
- افزایش برد نظارت
- تخمین دقیق سرعت خودروها و خواندن پلاک
- عدم دسترسی خرابکاران
- بهبود عملکرد کلی سیستم نظارتی
- امکان مانور بیشتر برای دوربینهای PTZ یا اسپید دام
- قابلیت افزودن چندین دوربین و پروژکتور با حداقل اشغال فضا

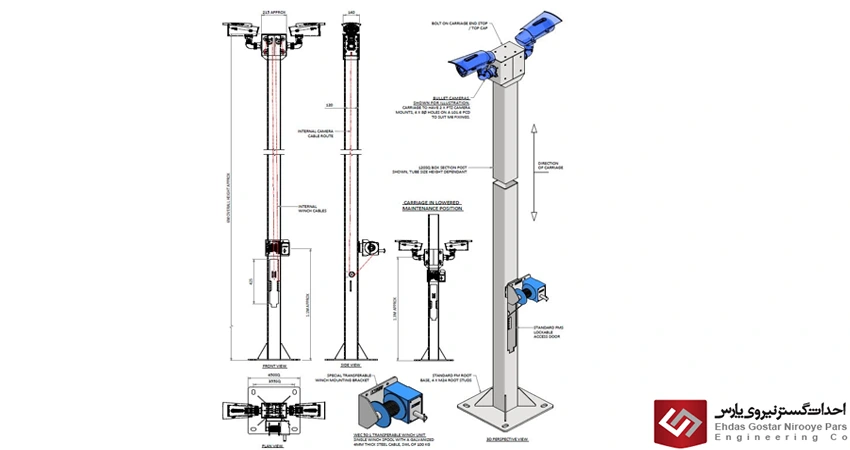

جزئیات فنی و ساختاری دکل دوربین
جزئیات فنی و ساختاری هر دکل دوربین، مستقیماً بر کارایی و مقاومت آن تأثیر میگذارد. ارتفاع دکلها معمولاً از 2 متر آغاز شده و بسته به نیاز و محل نصب، تا 30 متر نیز میرسد و قابلیت سفارشیسازی دارد. ساختار بدنه اغلب چندوجهی (6 یا 8 وجهی) و مخروطی شکل است که از ورقهای فولادی با ضخامت بالا (مانند ST37) ساخته میشود تا مقاومت لازم در برابر بادهای شدید، لرزش و ضربات فیزیکی را داشته باشد. این طراحی چندوجهی، پایداری بیشتری در برابر نیروهای جانبی ایجاد میکند. پوشش محافظتی نیز برای جلوگیری از خوردگی و زنگزدگی ضروری است که گالوانیزه گرم (غوطهوری در روی مذاب) به دلیل دوام بالا و مقاومت در برابر عوامل جوی، بهترین گزینه محسوب میشود، هرچند میتوان از رنگهای صنعتی مانند آلکید، اپوکسی یا پلیاورتان نیز استفاده کرد. روشهای مونتاژ نیز شامل فلنجی (با پیچ و مهره) یا اورلپی (قطعات روی هم قرار میگیرند) است که نوع فلنجی برای دکلهای بلندتر و سنگینتر، پایداری بیشتری فراهم میکند. این دکلها قابلیت نصب انواع دوربینهای ثابت، متحرک (اسپید دام)، پلاکخوان و همچنین تجهیزات جانبی مانند پروژکتورها و دستکهای مختلف را دارند که انعطافپذیری بالایی در کاربرد به آنها میبخشد.
| مشخصات دکل دوربین | مقدار |
|---|---|
| ارتفاع | 2 تا 30 متر (قابل سفارشیسازی) |
| ساختار بدنه | چندوجهی (6 یا 8 وجهی)، مخروطی، ورق فولادی ضخیم (ST37) |
| پوشش محافظتی | گالوانیزه گرم (توصیه شده)، رنگهای صنعتی |
| روش مونتاژ | فلنجی (پیچ و مهره) یا اورلپی |
| انواع دوربین پشتیبانی شده | ثابت، متحرک (اسپید دام)، پلاکخوان، پروژکتور، دستک |
طراحی نقشه دکل دوربین: اصول و مراحل
طراحی نقشه دکل دوربین یک فرآیند مهندسی دقیق است که با تحقیقات جامع در مورد سیستمهای نظارت تصویری، قطعات، استانداردها و فناوریهای روز دنیا آغاز میشود. در این مرحله، ابتدا محل نصب و نیازهای کارفرما به دقت بررسی میشود تا ارتفاع و زاویه مناسب برای نصب دوربینها تعیین گردد. این بررسی شامل آمادهسازی سایت، از جمله حفاری و سیمکشیهای مربوطه نیز میشود. سپس، با توجه به نوع دوربین (ثابت، متحرک، پلاکخوان) و شرایط محیطی (سرعت باد، نوع خاک)، الگوی ظاهری و مدل نمای دکل مشخص میشود. نرمافزارهای تخصصی مهندسی، ابزار اصلی برای تحلیل بارگذاری دکل (مانند بار باد)، مشخصات فولاد، نوع فونداسیون و سایر جزئیات سازهای هستند. این فرآیند طراحی باید با رعایت کامل استانداردهای ملی و بینالمللی صورت گیرد تا پایداری و ایمنی دکل در بلندمدت تضمین شود. یک نقشه مهندسی دقیق، نه تنها ایمنی سازه را در برابر باد و زلزله تضمین میکند، بلکه با بهینهسازی زاویه و ارتفاع نصب دوربین، کارایی سیستم نظارتی را به حداکثر میرساند و هزینههای نگهداری را در بلندمدت کاهش میدهد. کنترل لرزش نیز در این مرحله با در نظر گرفتن ضخامت و قطر مناسب دکل، از اهمیت بالایی برخوردار است.
- تحقیقات جامع در مورد سیستمهای نظارت تصویری، قطعات، استانداردها و فناوریهای روز دنیا
- بررسی دقیق محل نصب و نیازهای کارفرما (شامل تعیین ارتفاع و زاویه مناسب، آمادهسازی سایت، حفاری و سیمکشی)
- تعیین الگوی ظاهری و مدل نمای دکل (با توجه به نوع دوربین و شرایط محیطی)
- تحلیل بارگذاری دکل (مانند بار باد)، مشخصات فولاد، نوع فونداسیون و سایر جزئیات سازهای با نرمافزارهای تخصصی مهندسی
- رعایت کامل استانداردهای ملی و بینالمللی برای تضمین پایداری و ایمنی دکل

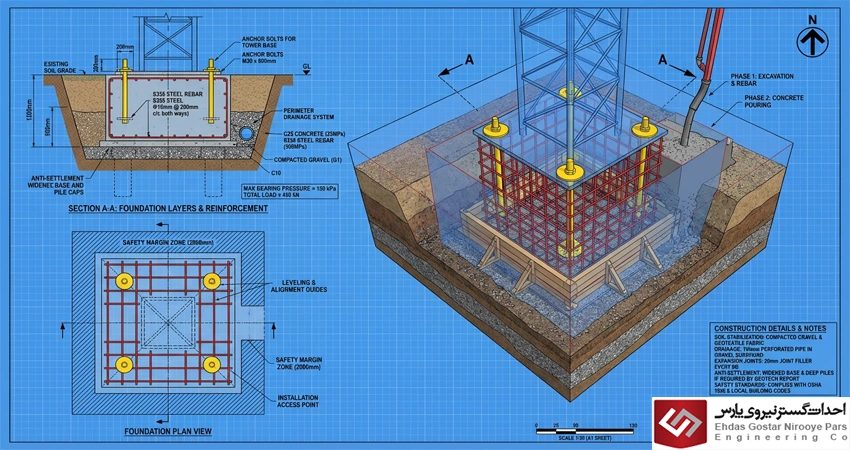

نقشه فونداسیون دکل دوربین و اهمیت آن
فونداسیون، پایه و اساس پایداری هر دکل دوربین است و طراحی نقشه آن از اهمیت ویژهای برخوردار است. یک فونداسیون مناسب، نه تنها وزن دکل و تجهیزات را تحمل میکند، بلکه از هرگونه لرزش یا جابجایی ناخواسته که میتواند کیفیت تصاویر دوربین را مختل کند، جلوگیری مینماید. اصول طراحی فونداسیون شامل محاسبه دقیق بارهای وارده، نوع خاک محل نصب و شرایط آب و هوایی است. استفاده از فونداسیونهای پیشساخته به دلیل قابلیت تنظیم و سهولت نصب، اغلب توصیه میشود. این فونداسیونها باید به گونهای طراحی شوند که حداکثر وزن و ابعاد را برای جلوگیری از تکانههای احتمالی داشته باشند و دکل را در زاویه و موقعیت صحیح نگه دارند.
فونداسیون نامناسب میتواند منجر به لرزش دکل و در نتیجه تاری تصاویر شود، به خصوص برای دوربینهای حساس به حرکت یا با بزرگنمایی بالا. بنابراین، طراحی دقیق فونداسیون، گام اول و حیاتی در تضمین عملکرد بهینه و طول عمر دکل و دوربینهای نصب شده بر روی آن است.

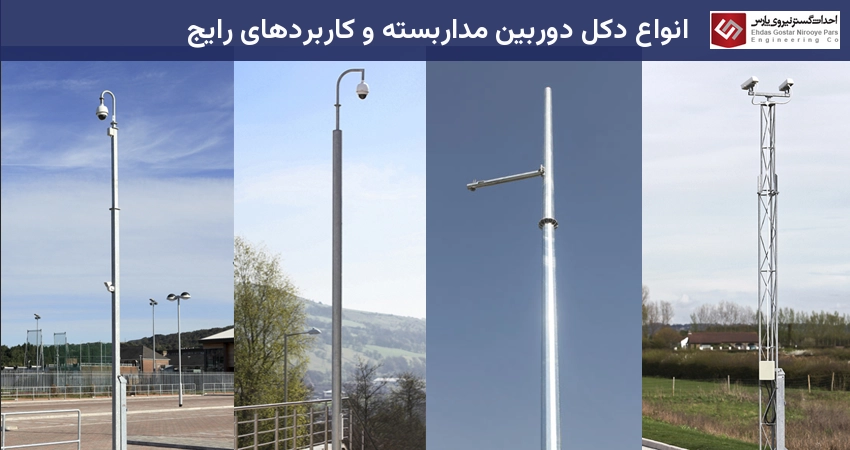

انواع دکل دوربین مداربسته و کاربردهای رایج
دکلهای دوربین مداربسته در انواع مختلفی بر اساس ساختار و کاربرد تولید میشوند که هر یک برای نیازهای خاصی طراحی شدهاند:
- دکلهای چندوجهی:این دکلها که اغلب 6 یا 8 وجهی هستند، به دلیل مقاومت بالا و طراحی مخروطی، پرکاربردترین نوع محسوب میشوند و در اکثر پروژههای بزرگ شهری و صنعتی استفاده میگردند.
- دکلهای مکعبی:این نوع دکلها که معمولاً تا ارتفاع 6 متر ساخته میشوند و ممکن است به شکل L یا T باشند، از استحکام کمتری برخوردار بوده و برای کاربردهای سبکتر و کمهزینهتر مناسباند.
- دکلهای لولهای:سادهترین و ارزانترین نوع دکل هستند که معمولاً تا ارتفاع 10 متر ساخته میشوند و اغلب گالوانیزه میشوند.
- دکلهای مدولار:این دکلها از استحکام فیزیکی خوبی برخوردارند و برای مناطق طوفانی مناسب هستند، اما ممکن است در برابر ضربه آسیبپذیر باشند.
- دکلهای اسپید دام:به طور خاص برای دوربینهای گردان (PTZ) با قابلیت مانور بالا طراحی شدهاند. این دکلها معمولاً چند تکه، چندوجهی یا مخروطی بوده و در ارتفاعات بالا نصب میشوند.
- دکلهای ترافیکی/پلاکخوان:این دکلها معمولاً دو بخش دارند: یک بخش عمودی و یک دستک افقی برای پوشش عرض جاده. اغلب چندوجهی با اتصالات فلنجی هستند.
کاربردهای رایج این دکلها بسیار گسترده است و شامل موارد زیر میشود:
- نظارت بر ترافیک شهری و جادهای
- امنیت پارکها و میادین
- استادیومهای ورزشی
- سایتهای نفتی، گازی و پتروشیمی
- نمایشگاهها
- فروشگاههای خردهفروشی
- اسکلهها، بنادر و فرودگاهها
- کارخانجات
- اماکن تاریخی
- امنیت عمومی و اجرای قانون
