برج نوری

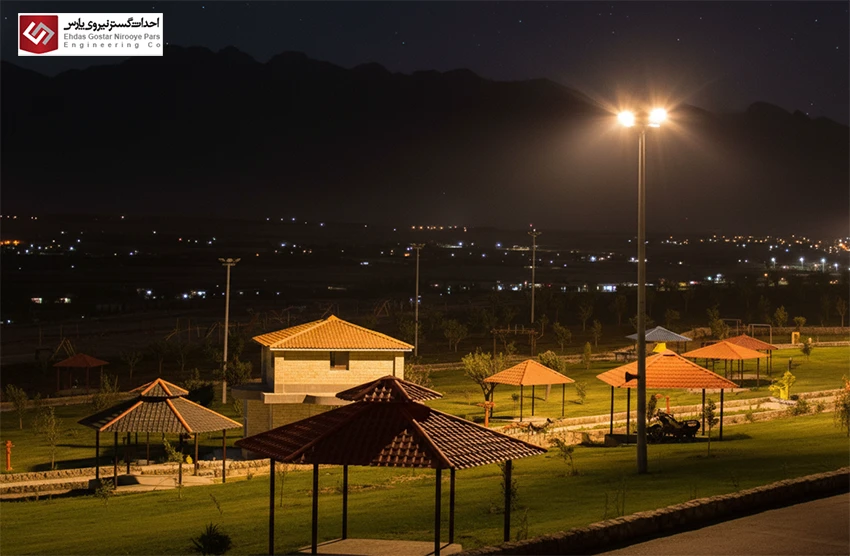

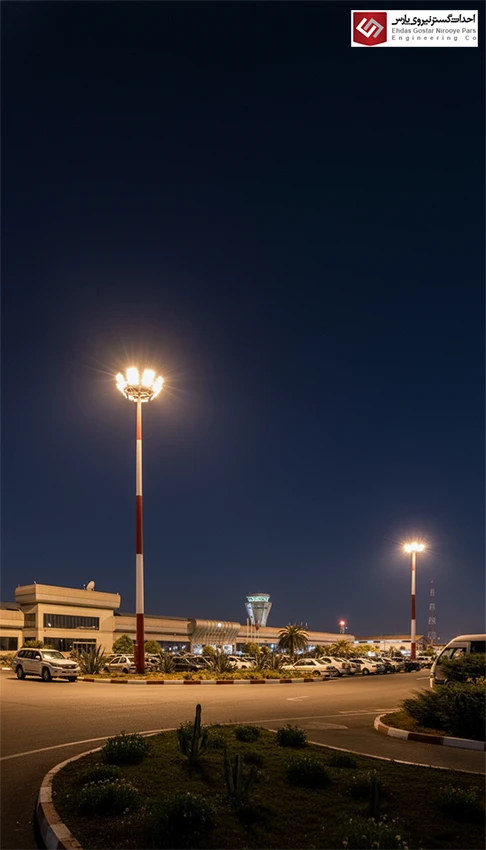

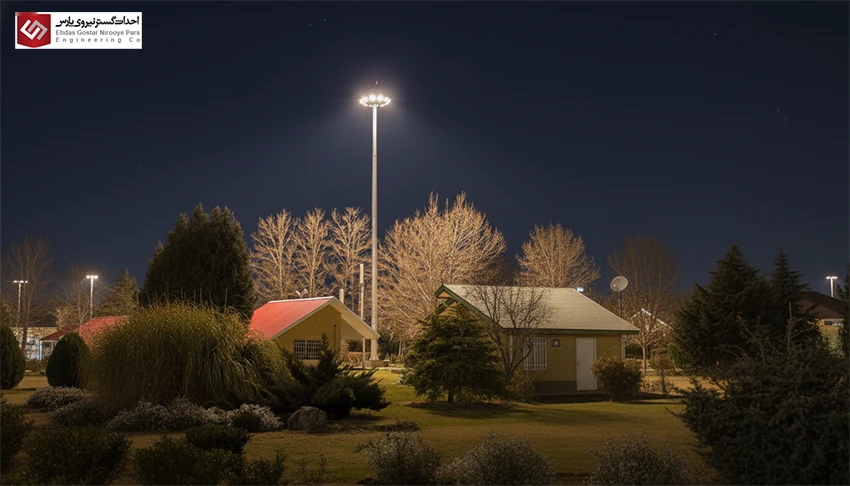

برج نوری، که با نام‌های برج روشنایی یا دکل روشنایی (High Mast Lighting) نیز شناخته می‌شود، قلب تپنده روشنایی فضاهای وسیع و بزرگ است. این سازه فلزی مرتفع، با هدف تأمین نور یکنواخت و قدرتمند از ارتفاع بالا، به عنصری حیاتی در پروژه‌های عمرانی، شهری و صنعتی تبدیل شده است. از پارک‌ها و میادین شهر گرفته تا فرودگاه‌ها، پالایشگاه‌ها و استادیوم‌های ورزشی، برج نوری تضمین‌کننده امنیت و کارایی در تاریکی شب است.

اگر به دنبال خرید، نصب یا آگاهی از جزئیات فنی و قیمت برج نوری هستید، این راهنمای جامع شما را با انواع، مشخصات فنی و تمام نکات کلیدی که باید پیش از سفارش بدانید، آشنا می‌کند.

 برج نوری چیست و کاربردهای حیاتی آن کدام است؟

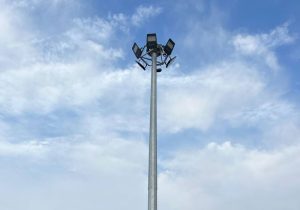

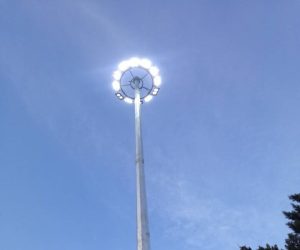

برج نوری یک سازه چندوجهی یا لوله‌ای بلند است که پروژکتورهای متعدد را در ارتفاع بالا (از ۶ متر تا ۷۰ متر) نگهداری می‌کند. برخلاف پایه‌های روشنایی عادی، هدف اصلی برج نوری پوشش‌دهی به یک منطقه بسیار وسیع با حداقل تعداد ستون است.

 انواع برج نوری: ثابت، متحرک، و استادیومی

برج نوری بر اساس نوع کاربری و مکانیسم نگهداری سبد به سه دسته اصلی تقسیم می‌شود که انتخاب مدل مناسب مستقیماً بر قیمت برج نوری و نحوه نگهداری آن تأثیر می‌گذارد.

تفاوت سیستم بالابر (دستی در مقابل برقی)

در مدل‌های سبد متحرک، انتخاب سیستم بالابر تعیین‌کننده قیمت است:

• سیستم دستی: مناسب برای ارتفاع‌های پایین و تعداد پروژکتور کم؛ استفاده از وینچ و هندل دستی.
• سیستم برقی (الکتروموتور): ضروری برای ارتفاع‌های بالا (بیش از ۱۲ متر) و وزن سنگین سبد؛ استفاده از موتور گیربکسی قوی (با قابلیت‌هایی چون قفل اینترلاک و ایمنی بالا).

 عوامل فنی تأثیرگذار بر قیمت برج نوری و استعلام خرید

قیمت‌گذاری یک برج روشنایی یک فرآیند پیچیده و کاملاً وابسته به مشخصات فنی است. استعلام قیمت بدون نقشه دقیق، اغلب غیرحرفه‌ای و غیردقیق است.

مهم‌ترین پارامترهای فنی در تعیین قیمت

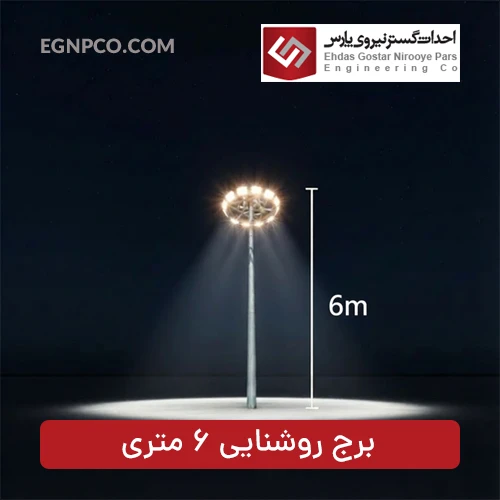

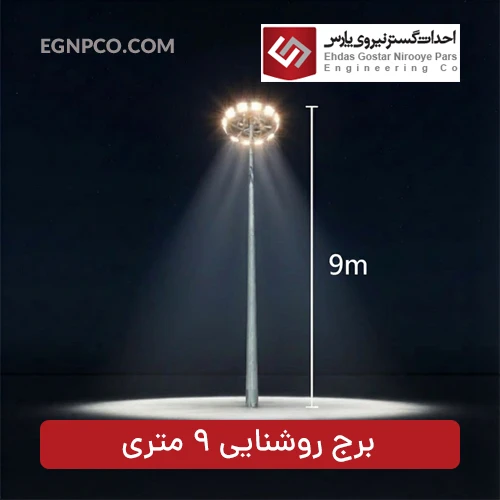

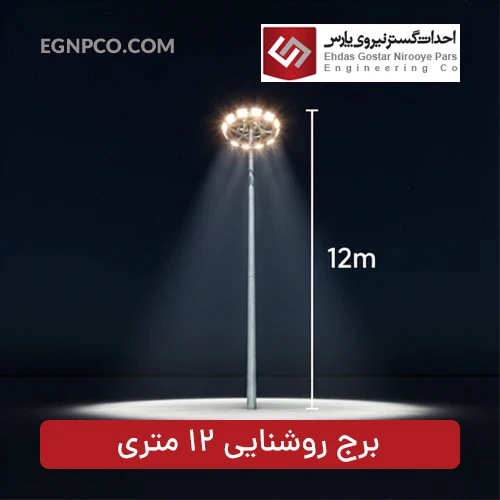

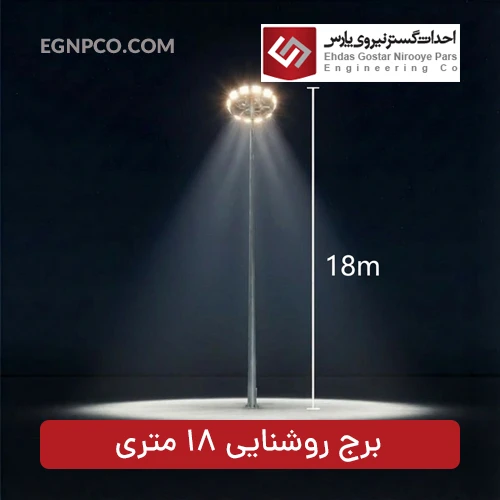

1. ارتفاع و فونداسیون: هرچه ارتفاع بالاتر باشد (مثلاً ۲۰ متری در مقابل ۹ متری)، ضخامت ورق، ابعاد بیس‌پلیت و عمق فونداسیون افزایش می‌یابد.
2. نوع ورق و ضخامت: استفاده از فولاد مبارکه (ST37) با ضخامت‌های استاندارد و متناسب با ارتفاع، مقاومت سازه در برابر باد و زلزله را تضمین می‌کند.
3. پوشش محافظتی (گالوانیزه): گالوانیزه گرم با ضخامت حداقل ۸۰ میکرون، تنها راه تضمین عمر طولانی سازه در برابر رطوبت و خوردگی است. (پوشش رنگ پلی اورتان در مناطق مرطوب توصیه نمی‌شود).
4. نوع و تعداد پروژکتور: انتخاب بین LED (مصرف پایین، طول عمر بالا) یا بخار سدیم/متال هالید (مصرف بالا، کیفیت رنگ متفاوت) و همچنین تعداد آن‌ها.
5. سیستم مکانیکال: قدرت الکتروموتور و گیربکس (بر حسب ظرفیت بار سبد)، کیفیت سیم بکسل (فولادی گالوانیزه) و وجود قفل‌های ایمنی (اینترلاک).
6. تابلو برق: کیفیت قطعات کنترلی (کنتاکتورها، کلیدها، ساعت نجومی) و برندهای معتبر (مانند هیوندای یا چاینت) در تابلو برق.

💡 نکته کلیدی: مشاوره با کارشناسان فنی پیش از سفارش، می‌تواند از تحمیل هزینه‌های اضافی ناشی از طراحی غیر اصولی یا نامتناسب با شرایط آب و هوایی و جغرافیایی محل نصب، جلوگیری کند.

جهت دریافت مشاوره خرید هم اکنون تماس بگیرید

031-36204848

 مراحل ساخت و طراحی نقشه برج نوری (از اتوکد تا گالوانیزه)

ساخت یک دکل روشنایی یک فرآیند مهندسی پیچیده است که دقت در هر مرحله، ضامن ایمنی و پایداری سازه در طولانی مدت خواهد بود.

الف) طراحی و نقشه‌کشی سازه

نقشه برج شامل اندازه‌های دقیق، جزئیات فنی قطعات و محاسبات مقاومت در برابر بار باد (Wind Load) است.

• نرم‌افزارها: AutoCAD برای طراحی‌های دوبعدی و سه‌بعدی و Catia برای طراحی‌های صنعتی پیشرفته، ابزارهای اصلی طراحان هستند.
• استانداردها: محاسبات سازه‌ای باید بر اساس سرعت باد در محل نصب (معمولاً تا ۱۲۰ کیلومتر بر ساعت) انجام شود.

ب) تولید و مونتاژ قطعات چند وجهی

بدنه برج نوری معمولاً به صورت چندوجهی (۸، ۱۲، ۱۶ وجهی) و در قطعات ۶ متری تولید می‌شود.

• فولاد ST37: این فولاد مرغوب توسط شرکت‌های تولیدی مانند فولاد مبارکه تأمین شده و پس از برش دقیق، در دستگاه‌های مخصوص خم می‌شوند.
• اورلپ (Overlap): قطعات تنه برای افزایش استحکام، به صورت اورلپ (هم‌پوشانی) شده و در هم فرو می‌روند تا مقاومت کلی دکل در برابر نیروهای جانبی تضمین شود.

ج) پوشش‌دهی (گالوانیزه گرم)

تنه‌های برج پس از ساخت به صورت کامل در حوضچه‌های روی مذاب غوطه‌ور می‌شوند. این لایه (با ضخامت ۷۰ تا ۹۰ میکرون) سازه را در برابر زنگ‌زدگی مقاوم می‌کند.

اجزای حیاتی و قطعات تشکیل دهنده برج نوری

برای درک بهتر عملکرد و نگهداری، آشنایی با اجزای اصلی ضروری است:

1. بدنه (دکل): تنه چندوجهی (پایه) که از پایین (قطر بیشتر) به بالا (قطر کمتر) طراحی شده و استحکام اصلی را تأمین می‌کند.
2. بیس‌پلیت و بولت: صفحه نگهدارنده دکل که توسط بولت‌ها به فونداسیون متصل می‌شود.

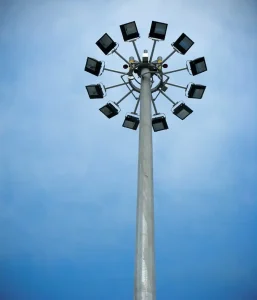

3. سبد (هد/تاج): محل نصب پروژکتورها، سیم‌بکسل و کابل‌کشی.
4. سیستم بالابر: شامل الکتروموتور/وینچ دستی و گیربکس برای جابه‌جایی سبد.
5. سیم‌بکسل (Wire Rope): طناب فولادی گالوانیزه که توسط بالابر کنترل می‌شود.
6. تابلو برق: محفظه کنترلی که شامل کنتاکتورها، کلیدهای مینیاتوری و ساعت نجومی برای کنترل اتوماتیک زمان روشن و خاموش شدن است.
7. میله برق‌گیر: نصب شده در بالاترین نقطه سازه برای محافظت از برج در برابر صاعقه.
8. چراغ آلارم: چراغ چشمک‌زن (معمولاً قرمز) جهت هشدار به اشیاء پرنده در شب و مناطق پروازی.
9. پروژکتورها: شامل LED (بهترین گزینه برای راندمان و عمر بالا) یا متال هالید/بخار سدیم.

 نصب، فونداسیون و ملاحظات ایمنی برج روشنایی

نصب صحیح برج نوری به اندازه کیفیت ساخت آن اهمیت دارد.

فونداسیون (پایه)

مهم‌ترین بخش نصب، انتقال وزن سازه به زمین است.

• انتخاب نوع فونداسیون: فونداسیون یا در کارگاه به صورت آماده ساخته می‌شود یا در محل نصب بتن‌ریزی می‌گردد.
• اجرا: شامل آرماتوربندی، نصب بولت‌ها و لوله‌گذاری برای عبور کابل‌ها است. ابعاد و عمق فونداسیون بستگی به وزن سازه و جنس خاک محل نصب دارد.

ایمنی و نگهداری

ایمنی باید در اولویت باشد.

• بالابر سبد: در برج‌های متحرک، سیستم بالابر (دستی یا برقی) وظیفه سرویس و نگهداری پروژکتورها در سطح زمین را آسان می‌کند.
• قفل اینترلاک: برای جلوگیری از سقوط سبد در صورت پارگی نادر سیم بکسل، استفاده از قفل‌های اینترلاک ضروری است.

جمع‌بندی: تضمین روشنایی با برج نوری استاندارد

برج نوری یک سرمایه‌گذاری بلندمدت در زیرساخت پروژه‌های شماست. در انتخاب تأمین‌کننده، تنها قیمت معیار نیست؛ کیفیت متریال (ورق ST37)، ضخامت گالوانیزه و تضمین خدمات پس از فروش و نگهداری، عواملی هستند که عمر مفید و ایمنی سازه را برای ده‌ها سال تضمین می‌کنند. با در اختیار داشتن اطلاعات فنی دقیق و انتخاب مدل مناسب، می‌توانید بهترین تصمیم را برای تأمین روشنایی وسیع‌ترین فضاهای خود بگیرید.

برای دریافت مشاوره تخصصی در زمینه طراحی نقشه و استعلام دقیق قیمت برج نوری، با کارشناسان فنی ما تماس بگیرید.
