آیا تا به حال به این فکر کردهاید که چگونه دکلهای بلند دوربینهای نظارتی، در برابر بادهای شدید و لرزشهای زمین، پابرجا میمانند؟ پاسخ در فونداسیون دکل دوربین نهفته است؛ سازهای حیاتی که ستون فقرات پایداری و عملکرد بهینه سیستمهای نظارت تصویری را تشکیل میدهد. این راهنمای جامع از احداث گستر، به شما کمک میکند تا با اصول طراحی و اجرای فونداسیون دکل دوربین آشنا شوید؛ از تعریف و اهمیت آن گرفته تا انواع، اجزا، مراحل ساخت و عوامل مؤثر بر قیمت. با ما همراه باشید تا درک کاملی از این بخش اساسی از زیرساختهای نظارتی به دست آورید و اطمینان حاصل کنید که سرمایهگذاری شما در امنیت، بر پایهای محکم استوار خواهد بود.
فونداسیون دکل دوربین چیست؟
فونداسیون دکل دوربین، سازهای بتنی یا فلزی است که در زیر زمین قرار میگیرد و وظیفه اصلی آن، انتقال مطمئن بار دکل و دوربینهای نصب شده بر روی آن به زمین است. این سازه، تعادل دکل را حفظ میکند و از واژگونی آن در شرایط نامساعد جوی یا در اثر نیروهای خارجی جلوگیری مینماید. بدون یک فونداسیون مستحکم و مهندسیشده، حتی پیشرفتهترین دکلها و دوربینها نیز در معرض خطر جدی قرار خواهند گرفت.

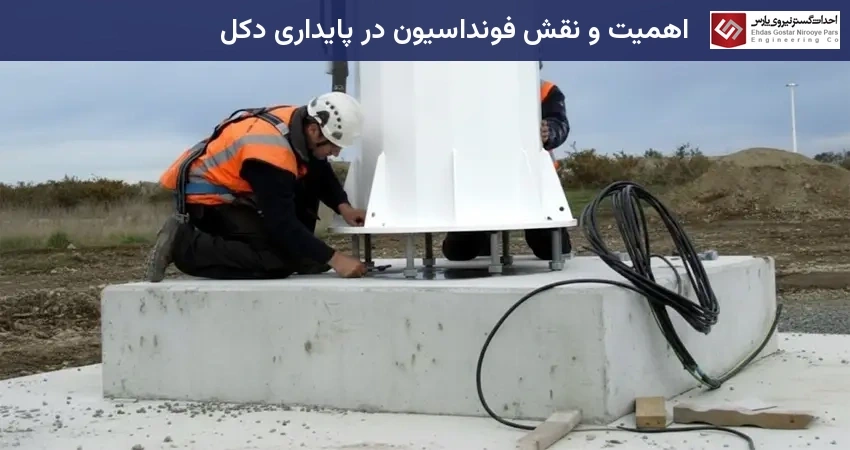

اهمیت و نقش فونداسیون در پایداری دکل
نقش فونداسیون فراتر از صرفاً نگهداری دکل است. این سازه، پایداری کلی سیستم را تضمین میکند و از لرزشهای ناخواسته دکل که میتواند کیفیت تصاویر دوربینها را به شدت کاهش دهد، جلوگیری مینماید. به ویژه برای دوربینهای با زوم بالا یا پلاکخوان، هرگونه لرزش میتواند عملکرد آنها را مختل سازد و اطلاعات حیاتی را از بین ببرد.
عوامل موثر بر طراحی فونداسیون
طراحی فونداسیون دکل دوربین تحت تأثیر عوامل متعددی قرار دارد. ارتفاع و وزن دکل، نوع دوربینها و حساسیت آنها (مانند دوربینهای اسپید دام یا پلاکخوان)، نوع خاک منطقه و مقاومت آن، شدت وزش باد و حتی تعداد و طول دستکهای نگهدارنده دوربین، همگی در ابعاد و مشخصات فنی فونداسیون نقش کلیدی دارند. در بیشتر موارد، برای دکلهای دوربین از فونداسیونهای سطحی استفاده میشود؛ اما در صورت وجود خاک بسیار ضعیف یا نیاز به تحمل بارهای فوقالعاده سنگین، ممکن است نیاز به فونداسیونهای عمیقتر مطرح شود.
عوامل کلیدی مؤثر بر طراحی فونداسیون عبارتند از:
- ارتفاع و وزن دکل
- نوع دوربینها و حساسیت آنها (مانند دوربینهای اسپید دام یا پلاکخوان)
- نوع خاک منطقه و مقاومت آن
- شدت وزش باد
- تعداد و طول دستکهای نگهدارنده دوربین
- نیاز به فونداسیونهای سطحی یا عمیقتر بر اساس شرایط خاک
برای درک بهتر نیازهای فونداسیون، مشخصات فنی دکل دوربین نیز حائز اهمیت است:
| مشخصات دکل دوربین | مقدار/توضیحات |
|---|---|
| ارتفاع | از 2 تا 30 متر |
| نوع مونتاژ | اورلپ (همپوشانی) و فلنجی |
| پوشش | گالوانیزه گرم یا رنگ صنعتی |
| تعداد دوربینهای قابل پشتیبانی | بر اساس نیاز پروژه |
| ضخامت ورق | متناسب با ارتفاع و بار دکل |
انواع فونداسیون دکل دوربین
فونداسیون دکل دوربین به طور کلی به دو دسته اصلی تقسیم میشود که هر یک مزایا و کاربردهای خاص خود را دارند و انتخاب بین آنها به شرایط پروژه بستگی دارد:

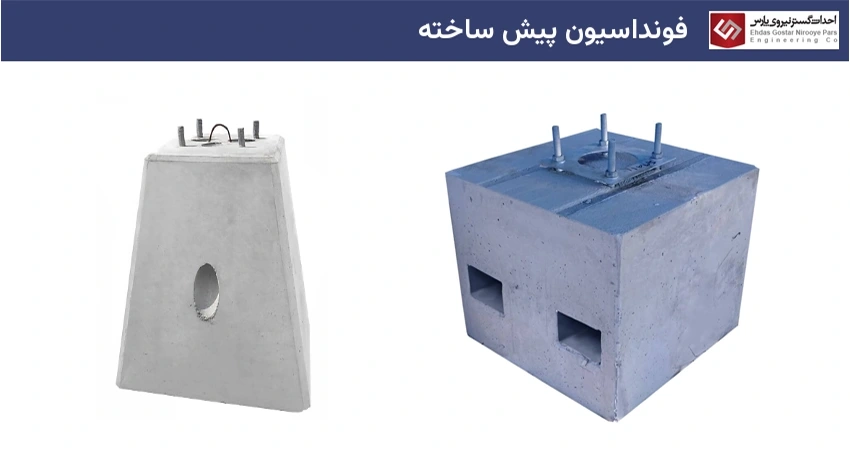

فونداسیونهای پیش ساخته، همانطور که از نامشان پیداست، در کارخانه تولید شده و سپس به محل پروژه منتقل و نصب میگردند. مزیت اصلی این نوع فونداسیون، سرعت بالای نصب و امکان جابجایی آن در آینده است. این ویژگی برای پروژههای موقت یا مکانهایی که احتمال تغییر کاربری وجود دارد، بسیار کاربردی است. با این حال، ممکن است در برخی موارد، انعطافپذیری کمتری برای تطبیق با شرایط خاص خاک یا بارهای بسیار سنگین دکل داشته باشد.

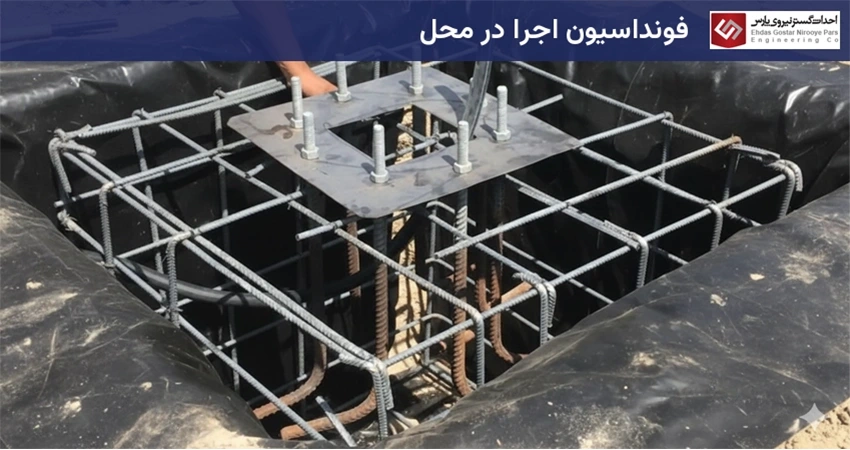

فونداسیون اجرا در محل
فونداسیون اجرا در محل، به روش سنتی و با گودبرداری، آرماتوربندی و بتنریزی در سایت پروژه ساخته میشود. این روش انعطافپذیری بیشتری در طراحی ابعاد و شکل فونداسیون متناسب با شرایط خاص خاک و دکل ارائه میدهد و معمولاً برای دکلهای بزرگتر و دائمیتر ترجیح داده میشود. اگرچه زمان اجرای آن طولانیتر است، اما امکان کنترل دقیقتر کیفیت بتن و آرماتوربندی در محل را فراهم میآورد و برای بارهای سنگین و شرایط پیچیده خاک ایدهآل است.
انتخاب بین فونداسیون پیش ساخته و اجرا در محل به مزایا و معایب هر یک بستگی دارد:
| ویژگی | فونداسیون پیش ساخته | فونداسیون اجرا در محل |
|---|---|---|
| سرعت اجرا | بالا (نصب سریع) | متوسط تا پایین (نیاز به زمان برای گودبرداری، آرماتوربندی و عملآوری بتن) |
| انعطافپذیری طراحی | کمتر (ابعاد استاندارد) | بالا (قابلیت تطبیق با شرایط خاص خاک و بار دکل) |
| قابلیت جابجایی | بالا (امکان انتقال به مکان دیگر) | پایین (دائمی) |
| کنترل کیفیت | در کارخانه (استاندارد و یکنواخت) | در محل پروژه (نیاز به نظارت دقیق) |
| مناسب برای | پروژههای موقت، دکلهای سبکتر | پروژههای دائمی، دکلهای سنگینتر و شرایط خاک پیچیده |
| هزینه اولیه | معمولاً کمتر برای دکلهای کوچک | معمولاً بیشتر به دلیل نیاز به نیروی کار و مصالح در محل |

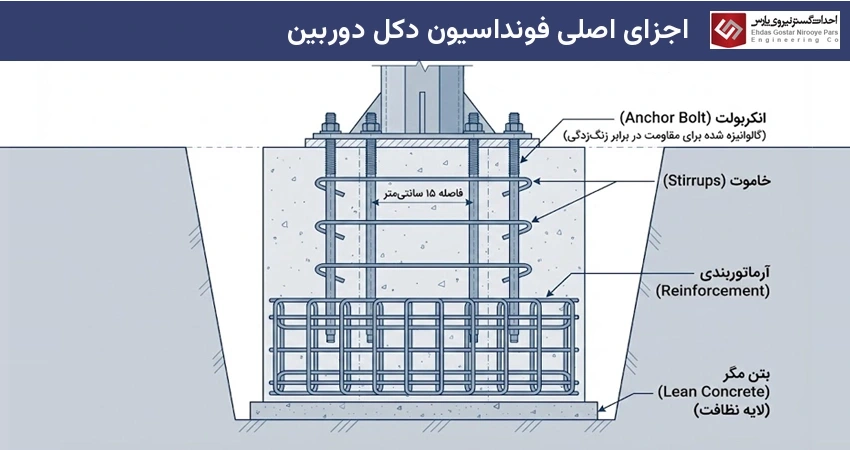

اجزای اصلی فونداسیون دکل دوربین
یک فونداسیون دکل دوربین از چندین جزء کلیدی تشکیل شده است که هر یک نقش مهمی در استحکام و پایداری نهایی سازه ایفا میکنند:
انکربولت (Anchor Bolt)
انکربولتها میلگردهای فولادی رزوه شدهای هستند که دکل یا پایه دوربین را به فونداسیون بتنی متصل میکنند. انتخاب انکربولت مناسب بر اساس مشخصات دکل (ارتفاع، وزن، لنگر خمشی)، ابعاد فونداسیون و عمق کاشت آن صورت میگیرد. برای جلوگیری از زنگزدگی قسمتهای بیرون از بتن، معمولاً از پوشش گالوانیزه استفاده میشود که مقاومت آنها را در برابر عوامل محیطی افزایش میدهد.
خاموت (Stirrups)
خاموتها میلگردهای عرضی هستند که به دور میلگردهای طولی انکربولت پیچیده میشوند. وظیفه اصلی آنها افزایش مقاومت انکربولت در برابر نیروهای پیچشی و برشی، به ویژه در هنگام زلزله است. طبق استانداردها، خاموتها با فواصل مشخص (مانند هر ۱۵ سانتیمتر) نصب شده و انتهای آنها با زاویه ۱۳۵ درجه خم میشود تا فشار وارده به سازه را بهتر تحمل کنند و از گسیختگی زودرس جلوگیری شود.
بتن مگر و آرماتوربندی
بتن مگر (بتن نظافت) یک لایه نازک ۱۰ تا ۱۵ سانتیمتری بتن با عیار سیمان پایین است که در کف گودال قرار میگیرد تا سطحی صاف و تمیز برای آرماتوربندی فراهم کند و از نفوذ آب به بتن اصلی جلوگیری نماید. آرماتوربندی نیز شامل چیدمان و اتصال میلگردهای فولادی (آرماتورها) طبق نقشههای مهندسی است که مقاومت کششی بتن را به شدت افزایش میدهد و پایداری سازه را در برابر بارهای مختلف تضمین میکند.
مراحل اجرای فونداسیون دکل دوربین
اجرای صحیح فونداسیون دکل دوربین نیازمند رعایت دقیق مراحل مهندسی است تا از پایداری و ایمنی سازه اطمینان حاصل شود:
-
بررسی وضعیت خاک و گودبرداری
اولین گام، بررسی دقیق وضعیت خاک محل از نظر مقاومت، دانهبندی، تراکم و سطح آبهای زیرزمینی است. نوع خاک، از جمله مقاومت برشی و ظرفیت باربری آن، تأثیر مستقیمی بر ابعاد و عمق فونداسیون دارد؛ خاکهای سست و رسی نیاز به فونداسیونهای بزرگتر و عمیقتر دارند که این امر میتواند هزینهها را افزایش دهد. پس از آن، عملیات خاکبرداری و حفر گودال با ابعاد و عمق مشخص آغاز میشود. در صورت مجاورت با ساختمانها، گودبرداری باید با دقت فراوان انجام شود تا به پی سازههای اطراف آسیبی وارد نشود.
-
بتن مگر و آرماتورگذاری
پس از آمادهسازی کف گودال، یک لایه بتن مگر برای ایجاد سطح صاف و جلوگیری از جذب آب توسط بتن اصلی ریخته میشود. سپس، بر اساس نقشههای اجرایی، میلگردها برش داده شده و به صورت شبکهای در جای خود قرار میگیرند و با سیم آرماتوربندی به یکدیگر متصل میگردند. این مرحله باید با حساسیت بالا و نظارت دقیق انجام شود تا از صحت چیدمان و پوشش بتنی مناسب اطمینان حاصل شود.
-
قالببندی و بتنریزی نهایی
در این مرحله، قالبهایی از جنس تخته، آجر یا ورق فلزی در اطراف آرماتورها نصب میشوند تا شکل نهایی فونداسیون را مشخص کنند. قالببندی باید محکم و بدون درز باشد تا از خروج شیره بتن جلوگیری شود. در نهایت، عملیات بتنریزی انجام میشود و بتن به طور کامل در قالبها توزیع و متراکم میگردد تا هیچ فضای خالی باقی نماند. پس از بتنریزی، عملآوری بتن (مانند آبپاشی) برای رسیدن به مقاومت مطلوب ضروری است.
استانداردها و نکات مهم در اجرای فونداسیون دکل دوربین
رعایت استانداردها و نکات فنی در طراحی و اجرای فونداسیون دکل دوربین برای تضمین ایمنی و عملکرد بلندمدت آن ضروری است:
استانداردهای طراحی و ساخت
طراحی و ساخت فونداسیون دکل دوربین باید مطابق با آییننامههای ملی و بینالمللی مانند آییننامه ۲۸۰۰ ایران (مربوط به طراحی ساختمانها در برابر زلزله) و استانداردهای مرتبط با دکلها (مانند EIA-RS-222-F برای دکلهای مخابراتی که اصول کلی آن برای دکل دوربین نیز کاربرد دارد) صورت گیرد. این استانداردها شامل مواردی مانند حداقل مقاومت جوشکاری، تراز بندی شاسی اصلی و بیس دکل، و استفاده از مهارکشهای متناسب با ارتفاع دکل است. بازرسیهای دورهای فونداسیون برای شناسایی ترکها، نشستها یا هرگونه آسیب احتمالی ناشی از عوامل محیطی یا فرسودگی نیز ضروری است.
جلوگیری از لرزش دکل و افزایش مقاومت
لرزش دکل، به ویژه در دکلهای بلند و برای دوربینهای حساس، میتواند عملکرد آنها را مختل نماید. طراحی باید به گونهای باشد که حداقل لرزش را در نوک دکل ایجاد کند (مانند کمتر از ۲ سانتیمتر در باد ۱۰۰ کیلومتر بر ساعت). افزایش ضخامت ورق و قطر جداره بدنه دکل، و همچنین طراحی مناسب فونداسیون با ابعاد کافی، از عوامل مهم در کاهش لرزش و افزایش مقاومت سازه در برابر باد و ضربه به شمار میروند. این امر به ویژه برای دوربینهای پلاکخوان یا با زوم بالا که به پایداری بسیار حساس هستند، حیاتی است.
قیمت فونداسیون دکل دوربین
تعیین قیمت فونداسیون دکل دوربین به دلیل تنوع زیاد در مشخصات فنی و شرایط پروژه، به صورت ثابت امکانپذیر نیست. عوامل متعددی بر هزینه نهایی تأثیرگذار هستند:
عوامل موثر بر قیمت
قیمت فونداسیون دکل دوربین تحت تأثیر عواملی چون ارتفاع و وزن دکل، نوع فونداسیون (پیش ساخته یا اجرا در محل)، ابعاد و حجم بتنریزی، نوع و تعداد انکربولتها (قطر، طول، پوشش گالوانیزه)، نوع خاک منطقه و نیاز به تقویت آن، تعداد شاخهها برای نصب دوربین یا پروژکتور، و همچنین هزینههای مربوط به حمل و نقل و نصب قرار دارد. علاوه بر این، کیفیت متریال مصرفی و استانداردهای مهندسی رعایت شده نیز بر قیمت نهایی تأثیرگذار است. به دلیل حساسیت دوربینهای زوم و پلاکخوان به لرزش، طراحیهای خاص برای کنترل لرزش میتواند بر هزینه بیفزاید.
عوامل متعددی بر هزینه نهایی فونداسیون تأثیرگذار هستند:
- ارتفاع و وزن دکل
- نوع فونداسیون (پیش ساخته یا اجرا در محل)
- ابعاد و حجم بتنریزی
- نوع و تعداد انکربولتها (قطر، طول، پوشش گالوانیزه)
- نوع خاک منطقه و نیاز به تقویت آن
- تعداد شاخهها برای نصب دوربین یا پروژکتور
- هزینههای مربوط به حمل و نقل و نصب
- کیفیت متریال مصرفی و استانداردهای مهندسی رعایت شده
- طراحیهای خاص برای کنترل لرزش (به ویژه برای دوربینهای حساس)
نحوه استعلام قیمت از احداث گستر
با توجه به پیچیدگی و تنوع عوامل مؤثر بر قیمت، بهترین راه برای اطلاع از هزینه دقیق فونداسیون دکل دوربین، تماس مستقیم با کارشناسان متخصص است. شرکت احداث گستر با ارائه مشاوره تخصصی، میتواند پس از بررسی دقیق نیازها و شرایط پروژه شما، قیمت بهروز و متناسب با بالاترین استانداردهای کیفی را ارائه دهد. برای دریافت یک پیشفاکتور دقیق، مشخصات پروژه خود را با ما در میان بگذارید.
فونداسیون دکل دوربین از احداث گستر
شرکت احداث گستر نیروی پارس، با سالها تجربه در زمینه طراحی، ساخت و اجرای پروژههای زیرساختی، از جمله دکلهای نوری و سازههای فلزی، آماده ارائه خدمات تخصصی در زمینه فونداسیون دکل دوربین است.
تعهد احداث گستر به کیفیت و استانداردها
احداث گستر با بهرهگیری از تیم مهندسی مجرب و رعایت دقیق استانداردهای ملی و بینالمللی، تضمین میکند که فونداسیون دکل دوربین شما با بالاترین کیفیت و مقاومت طراحی و اجرا گردد. ما به پایداری و ایمنی پروژههای شما متعهد هستیم و از بهترین متریال و روشهای اجرایی برای اطمینان از طول عمر و عملکرد بینقص فونداسیون استفاده مینماییم.
خدمات مشاوره، طراحی و اجرا
از مرحله مشاوره اولیه و بررسی نیازها، تا طراحی دقیق مهندسی، تأمین متریال درجه یک و اجرای حرفهای فونداسیون، احداث گستر در تمام مراحل پروژه در کنار شماست. ما با ارائه راهحلهای بهینه و متناسب با بودجه و شرایط محیطی شما، بهترین نتیجه را تضمین مینماییم. تیم ما آماده پاسخگویی به پرسشهای شما و ارائه راهنماییهای لازم است.
نتیجهگیری
فونداسیون دکل دوربین، عنصری حیاتی برای تضمین پایداری، ایمنی و عملکرد بهینه سیستمهای نظارت تصویری است. انتخاب نوع مناسب فونداسیون، طراحی دقیق و اجرای صحیح آن بر اساس استانداردهای مهندسی، از اهمیت بالایی برخوردار است. با در نظر گرفتن عوامل مؤثر بر طراحی و قیمت، و بهرهگیری از تخصص شرکتهایی مانند احداث گستر، میتوانید از احداث یک زیرساخت مطمئن و بادوام برای دکلهای دوربین خود اطمینان حاصل نمایید. برای کسب اطلاعات بیشتر و مشاوره تخصصی، با کارشناسان احداث گستر تماس حاصل فرمایید.
