برج نوری نقش حیاتی در روشنایی فضاهای وسیع ایفا میکنند و نقشه برج نوری، سند محوری در طراحی، ساخت و نصب موفقیتآمیز آنهاست. این نقشه، فراتر از یک طرح ساده، ایمنی، کارایی و دوام پروژه را تضمین میکند. در این مقاله، به بررسی جامع نقشه برج نوری، اجزا، فرآیند طراحی و تأثیر آن بر انتخاب و قیمت برجهای روشنایی میپردازیم تا درکی کامل از این عنصر کلیدی در پروژههای روشنایی ارائه دهیم.

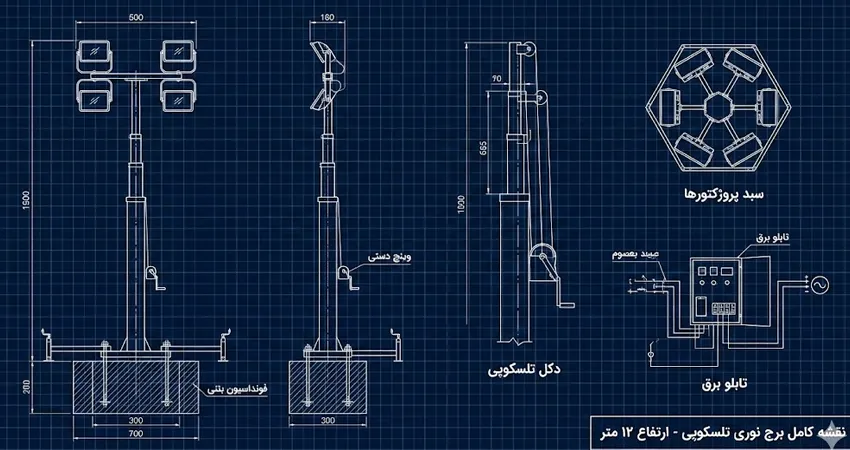

نقشه برج نوری چیست
نقشه برج نوری سندی فنی و مهندسی است که تمامی ابعاد و جزئیات ساختاری، مکانیکی، الکتریکی و ایمنی یک برج روشنایی را با دقت ترسیم میکند. این نقشه، راهنمای اصلی برای تمامی مراحل، از تولید قطعات گرفته تا حملونقل، نصب و راهاندازی نهایی، محسوب میشود. هدف از تهیه این نقشه، اطمینان از انطباق سازه با استانداردهای فنی، مقاومت آن در برابر عوامل محیطی و عملکرد بهینه در بلندمدت است.
تعریف و اهمیت نقشه در پروژههای روشنایی
نقشه برج نوری به مثابه DNA یک پروژه روشنایی عمل میکند؛ بدون آن، ساخت و نصب با چالشهای جدی مواجه خواهد شد. این نقشه نه تنها به تولیدکنندگان کمک میکند تا قطعات را با دقت بالا بسازند، بلکه به مهندسان نصب نیز امکان میدهد تا فونداسیون و مونتاژ را به درستی انجام دهند. اهمیت آن در جلوگیری از خطاهای پرهزینه، تضمین ایمنی کارگران و کاربران، و اطمینان از توزیع نور مطلوب در محیط پروژه نهفته است. یک نقشه دقیق، پایه و اساس یک برج نوری پایدار و کارآمد است. برای کارفرما یا خریدار، درک جزئیات نقشه برج نوری به معنای توانایی ارزیابی کیفیت، مقایسه پیشنهادات و اطمینان از دریافت محصولی مطابق با نیازهای واقعی پروژه است.
جزئیات نقشه برج نوری
نقشه برج نوری شامل جزئیات فراوانی است که هر یک نقش مهمی در عملکرد نهایی سازه ایفا میکنند. این جزئیات به دو بخش اصلی: سازهای و مکانیکی، و بخشهای الکتریکی و ایمنی تقسیم میشوند که همگی باید با دقت بالا در نقشه قید شوند.
بخشهای سازهای و مکانیکی
در نقشه، مشخصات بدنه اصلی برج (تنه یا دکل) شامل جنس ورق (مانند فولاد ST37 تولید فولاد مبارکه)، ضخامت، تعداد وجوه (8، 12 یا 16 وجهی) و روش مونتاژ (اورلپی یا فلنجی) ذکر میگردد. جزئیات بیسپلیت (صفحه پایه) با ضخامت و ابعاد دقیق، و همچنین مشخصات بولتهای انکر (میلگرد 22 تا 28 میلیمتر) برای اتصال به فونداسیون بتنی، از اهمیت بالایی برخوردارند. سبد (هد یا تاج) که محل نصب پروژکتورهاست، با ظرفیت (4 تا 36 پروژکتور) و شکل (دایرهای یا خطی) در نقشه مشخص میشود. سیستم بالابر شامل نوع وینچ (دستی یا الکتروموتور گیربکسی با قدرت 370 تا 750 وات و ظرفیت 400 تا 800 کیلوگرم) و مشخصات سیم بکسل (فولادی گالوانیزه با قطر 5 و 6 میلیمتر) نیز به تفصیل در نقشه درج میشود. این بخش از نقشه، به خریدار کمک میکند تا از استحکام و قابلیتهای مکانیکی برج اطمینان حاصل کرده و در صورت نیاز، تغییرات لازم را قبل از تولید درخواست دهد.
- بدنه اصلی (تنه/دکل):جنس ورق (فولاد ST37 فولاد مبارکه)، ضخامت، تعداد وجوه (8، 12 یا 16 وجهی)، روش مونتاژ (اورلپی یا فلنجی).
- بیسپلیت (صفحه پایه):ضخامت و ابعاد دقیق.
- بولتهای انکر:میلگرد 22 تا 28 میلیمتر برای اتصال به فونداسیون بتنی.
- سبد (هد/تاج):ظرفیت (4 تا 36 پروژکتور)، شکل (دایرهای یا خطی).
- سیستم بالابر:نوع وینچ (دستی یا الکتروموتور گیربکسی با قدرت 370 تا 750 وات)، ظرفیت (400 تا 800 کیلوگرم).
- سیم بکسل:فولادی گالوانیزه با قطر 5 و 6 میلیمتر.

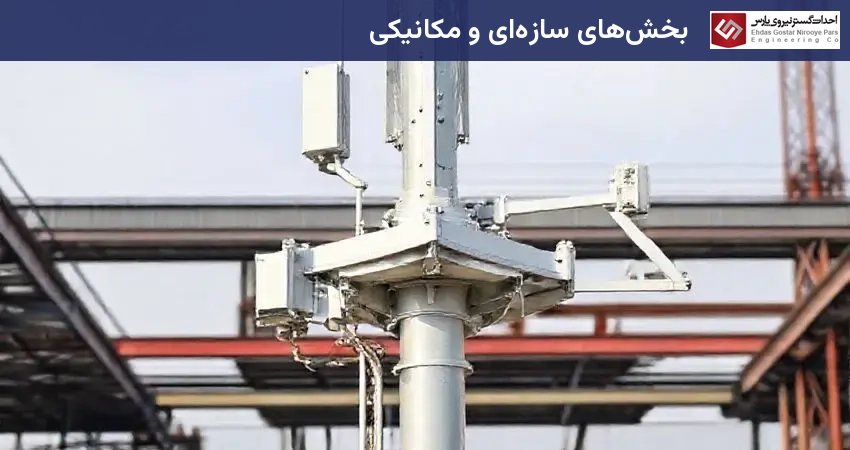

تصویری از اجزای سازهای و مکانیکی یک برج نوری در حال مونتاژ:
بخشهای الکتریکی و ایمنی
نقشه برج نوری شامل جزئیات تابلو برق (Electrical Enclosure) است که محل قرارگیری کنتاکتورها و کلیدهای مینیاتوری (مانند برندهای چاینت یا هیوندای) و ساعت نجومی (مانند شیوا امواج) را نشان میدهد. مسیر کابلکشی داخلی و خارجی، نوع پروژکتورهای قابل نصب (LED، بخار سدیم، متال هالید) و توان آنها نیز در نقشه مشخص میگردد. پروژکتورهای LED (SMD/COB) با توان 50 تا 200 وات، مصرف انرژی 3 تا 5 برابر کمتر و طول عمر 6 برابر بیشتر (تا 50,000 ساعت) نسبت به بخار سدیم، گزینهای محبوب محسوب میشوند. از نظر ایمنی، میله صاعقهگیر (با ارتفاع 1 تا 2 متر) و سیستم ارتینگ (با مقاومت کمتر از 10 اهم) برای حفاظت در برابر صاعقه، کلاهک بارانگیر برای جلوگیری از نفوذ رطوبت، و چراغهای چشمکزن LED (با استاندارد IP65/66) برای هشدار بصری به هواپیماها و پرندگان، همگی در نقشه لحاظ میگردند. سیستمهای قفل اینترلاک مکانیکی و پاراشوت (مانند آنچه توسط احداث گستر در سال 1390 طراحی و توسعه یافته است) نیز برای جلوگیری از سقوط احتمالی سبد، به عنوان جزئیات ایمنی حیاتی در نقشه قید میشوند. بازوهای تعادل لاستیکی نیز برای پایداری بیشتر سبد در ارتفاعات بالا در نظر گرفته میشوند.
- تابلو برق:کنتاکتورها و کلیدهای مینیاتوری (چاینت، هیوندای)، ساعت نجومی (شیوا امواج).
- کابلکشی:مسیر کابلکشی داخلی و خارجی.
- پروژکتورها:LED (SMD/COB با توان 50-200 وات)، بخار سدیم، متال هالید (مصرف انرژی کمتر و طول عمر بیشتر برای LED).
- میله صاعقهگیر:ارتفاع 1 تا 2 متر.
- سیستم ارتینگ:مقاومت کمتر از 10 اهم.
- کلاهک بارانگیر:جلوگیری از نفوذ رطوبت.
- چراغهای چشمکزن LED:استاندارد IP65/66 برای هشدار بصری.
- سیستمهای ایمنی:قفل اینترلاک مکانیکی، سیستم پاراشوت (توسعه یافته توسط احداث گستر).
- بازوهای تعادل:لاستیکی برای پایداری سبد.
نمایی از تابلو برق و پروژکتورهای LED یک برج نوری:
طراحی نقشه برج نوری: مراحل و استانداردها
طراحی نقشه برج نوری فرآیندی مهندسی و دقیق است که نیازمند تخصص و رعایت استانداردهای بینالمللی است. این فرآیند شامل مراحل مختلفی است که از بررسی اولیه تا نهاییسازی نقشه را در بر میگیرد.
فرآیند طراحی و نرمافزارهای مورد استفاده
طراحی نقشه برج نوری با بررسی دقیق نیازهای پروژه، ارتفاع مورد نظر، نوع کاربری و شرایط محیطی آغاز میگردد. مهندسان طراح از نرمافزارهای تخصصی مانند AutoCAD برای ترسیمات دوبعدی و سهبعدی و SAP2000 برای تحلیلهای سازهای و محاسبات مقاومت در برابر بارهای جانبی (مانند بار باد) بهره میبرند. در این مرحله، عواملی چون سرعت و نیروی باد در منطقه (تا 120 کیلومتر بر ساعت)، نوع جنس خاک محل نصب، وزن کلی برج و میزان زلزلهخیز بودن منطقه، به دقت محاسبه و در طراحی فونداسیون و بدنه برج اعمال میگردند. این محاسبات تضمین میکنند که سازه در برابر تمامی نیروهای وارده پایدار و ایمن باشد. یک خطای رایج در تفسیر نقشهها، نادیده گرفتن جزئیات مربوط به فونداسیون است که میتواند منجر به ناپایداری برج شود؛ بنابراین، توجه به طراحی فونداسیون بتنی (پیشساخته یا درجا) و پیچهای انکر بر اساس نوع خاک و فعالیت لرزهای منطقه بسیار حیاتی است.
رعایت استانداردها و ملاحظات محیطی
رعایت استانداردهای بینالمللی مانند ASCE 48-05 و ASCE 519 در تمامی مراحل طراحی و ساخت برج نوری الزامی است. این استانداردها به پایداری و ایمنی بلندمدت سازه کمک میکنند. همچنین، پوشش ضدخوردگی گالوانیزه گرم (با ضخامت 70 تا 90 میکرون) بر روی تمامی اجزای فلزی، دوام برج را در اقلیمهای مرطوب و خورنده تا 20 سال و در مناطق خشک تا 70 سال افزایش میدهد. این پوشش، سرمایهگذاری بلندمدتی برای حفظ کیفیت و کاهش هزینههای نگهداری محسوب میشود. انتخاب مواد اولیه با کیفیت بالا، مانند فولاد ST37 از فولاد مبارکه، نیز از دیگر ملاحظات مهم در طراحی نقشه است. تمامی این جزئیات در نقشه قید میشوند تا از کیفیت و دوام برج نوری اطمینان حاصل شود و خریدار بتواند از مطابقت محصول با نیازهای خود مطمئن گردد.
تأثیر نقشه بر انتخاب نوع و برآورد قیمت برج نوری
نقشه برج نوری نه تنها راهنمای ساخت است، بلکه تأثیر مستقیمی بر انتخاب نوع برج و برآورد هزینههای پروژه دارد. هر تغییری در جزئیات نقشه میتواند بر کارایی، قابلیتهای برج و در نهایت قیمت آن اثر بگذارد.
انواع برج نوری و ارتباط آن با طراحی نقشه
انواع مختلف برجهای نوری مانند ثابت، متحرک (دستی یا برقی)، سیار، تلسکوپی و استادیومی، هر یک طراحی و جزئیات خاص خود را در نقشه دارند. برای مثال، برجهای سبد متحرک به دلیل نیاز به فضای بیشتر در پایه برای جایگیری الکتروموتور و گیربکس، قطر دهانه پایینی بزرگتری در نقشه خواهند داشت. برجهای استادیومی با هد مستطیلی و تمرکز نور در یک جهت، نیازمند طراحی پایههای مستحکمتر و نامتقارن در نقشه هستند. برجهای نوری سیار که بر روی تریلر یا شاسی نصب میشوند، نیازمند جزئیات مربوط به پایداری و حملونقل در نقشه هستند. این تفاوتها در نقشه، نه تنها عملکرد برج را تعیین میکنند، بلکه بر پیچیدگی ساخت و در نتیجه قیمت نهایی نیز تأثیرگذارند و به مشتری کمک میکنند تا با مشاهده نقشه، تفاوتهای عملکردی و ساختاری مدلهای مختلف را درک کند.
- برج نوری ثابت:سبد نور در ارتفاع ثابت قرار دارد.
- برج نوری متحرک (دستی یا برقی):سبد نور قابلیت بالا و پایین رفتن دارد.
- برج نوری سیار:نصب شده بر روی تریلر یا شاسی برای جابجایی آسان.
- برج نوری تلسکوپی:قابلیت تنظیم ارتفاع به صورت تلسکوپی.
- برج نوری استادیومی:دارای هد مستطیلی برای تمرکز نور در یک جهت خاص.
مشخصات فنی برجهای نوری بر اساس ارتفاع در جدول زیر آمده است:
| ارتفاع برج نوری | انواع برج | پوشش | تعداد پروژکتور | نوع پروژکتور | ورق استفاده شده | تعداد وجوه |
|---|---|---|---|---|---|---|
| 6 متر | سبد ثابت، سبد متحرک (وینچ دستی/برقی) | رنگ پودری، گالوانیزه گرم | 6 | LED – SMD / بخار سدیم 400W | فولاد ST37 فولاد مبارکه | 6 یا 8 |
| 9 متر | سبد ثابت، سبد متحرک (وینچ دستی/برقی) | رنگ پودری، گالوانیزه گرم | 6 تا 8 | LED – SMD / بخار سدیم 400W | فولاد ST37 فولاد مبارکه | 8 یا 12 |
| 12 متر | سبد ثابت، سبد متحرک (وینچ دستی/برقی) | گالوانیزه گرم | 8 تا 12 | LED – SMD / بخار سدیم 400W | فولاد ST37 فولاد مبارکه | 8 یا 12 |
| 15 متر | سبد متحرک (وینچ دستی/برقی) | گالوانیزه گرم | 8 تا 12 | LED – SMD / بخار سدیم 400W | فولاد ST37 فولاد مبارکه | 12 یا 16 |
| 18 متر | سبد متحرک (وینچ برقی) | گالوانیزه گرم | 12 تا 16 | LED – SMD / بخار سدیم 400W | فولاد ST37 فولاد مبارکه | 12 یا 16 |
| 24 متر | سبد متحرک (وینچ برقی) | گالوانیزه گرم | 12 تا 24 | LED – SMD / بخار سدیم 400W | فولاد ST37 فولاد مبارکه | 12 یا 16 |
| 30 متر | سبد متحرک (وینچ برقی) | گالوانیزه گرم | 24 تا 36 | LED – SMD / بخار سدیم 400W | فولاد ST37 فولاد مبارکه | 16 |
نتیجهگیری
نقشه برج نوری، ستون فقرات هر پروژه روشنایی با برج نور است. این سند جامع، تمامی جزئیات فنی و مهندسی لازم برای ساخت یک سازه ایمن، پایدار و کارآمد را فراهم میآورد. از تعریف اولیه و اجزای تشکیلدهنده گرفته تا فرآیند طراحی بر اساس استانداردها و تأثیر آن بر انتخاب نوع و قیمت، هر بخش از نقشه نقشی حیاتی در موفقیت پروژه ایفا میکند. درک عمیق از نقشه برج نوری، به شما کمک میکند تا تصمیمات آگاهانهای برای تأمین روشنایی مطلوب در فضاهای وسیع بگیرید و از سرمایهگذاری خود نهایت بهره را ببرید.
